Tavotto for Matplotlib

在画布上直观改图, 原始脚本始终不动。

无论图是 AI 画的还是你手写的,Tavotto 都能帮你在画布上调到可以投稿:标题、图例、曲线、版面,脚本原封不动。

所见即所得:屏幕所见,就是印在期刊纸页上的真实物理尺寸。

指到哪里,就微调哪里。

识别图中每个对象

Tavotto 识别的是 matplotlib 生成的真实对象,不是像素。标题、刻度标签、坐标轴、曲线都能单独点选。

  • axes_0.title 标题
  • axes_0.xlabel 轴标题
  • axes_0.ylabel 轴标题
  • axes_0.lines_0 曲线
  • axes_0.lines_1 曲线
  • axes_0.legend 图例
  • axes_0.xticks 刻度组
  • axes_0.yticks 刻度组

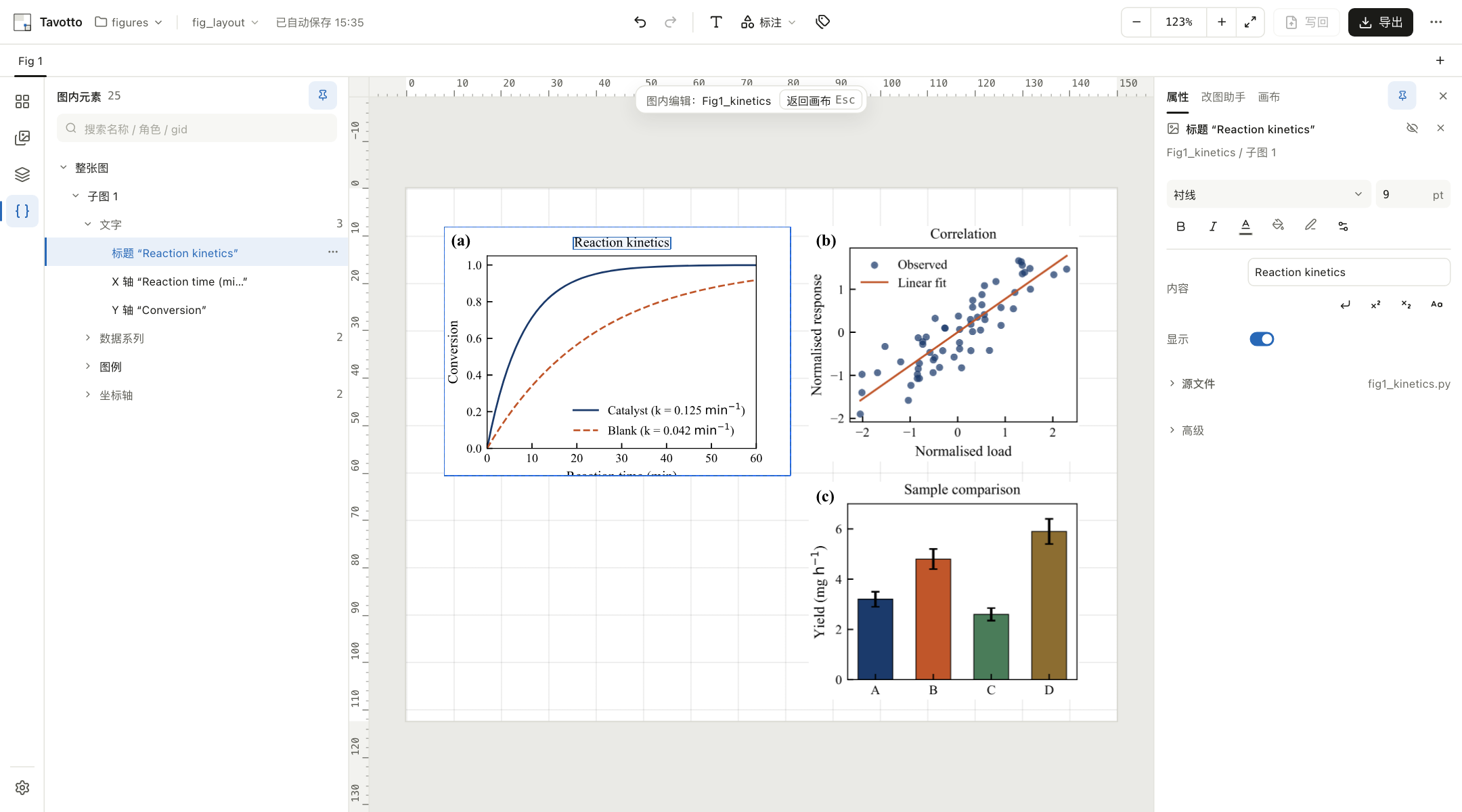

画布上所见即所得

直接拖动调整位置,或修改字号、线宽与配色,matplotlib 会在后台实时重绘。

在浏览器里体验示例,或上传你自己的 .py。

axes_0.title 标题

fontsize

9.0 → 12.0 pt

微调与源码分开存

每次微调都单独记录,源脚本分毫不改。数据更新后在 Tavotto 里重跑脚本,微调会自动套回去。

正在恢复 1 处微调修改 严格一致

fig1_kinetics.py

  1. """示例 1:两条动力学曲线 + 图例(最典型的可参数化面板)。
  2. 在 Tavotto 里双击这张图,可以直接点中标题、坐标轴标签、图例、任意一条曲线,
  3. 改字号/颜色/线宽或拖动位置——改动存成 override,本文件一个字都不会被动。
  4. """
  5. import numpy as np
  6. import matplotlib.pyplot as plt
  7. from paper_style import COL_1, PALETTE, save
  8. def main():
  9. t = np.linspace(0, 60, 200)
  10. fast = 1 - np.exp(-t / 8)
  11. slow = 1 - np.exp(-t / 24)
  12. fig, ax = plt.subplots(figsize=(COL_1, COL_1 * 0.72))
  13. ax.plot(t, fast, color=PALETTE[0], lw=1.2, label="Catalyst (k = 0.125 $\\mathrm{min^{-1}}$)")
  14. ax.plot(t, slow, color=PALETTE[1], lw=1.2, ls="--", label="Blank (k = 0.042 $\\mathrm{min^{-1}}$)")
  15. ax.set_xlabel("Reaction time (min)")
  16. ax.set_ylabel("Conversion")
  17. ax.set_title("Reaction kinetics")
  18. ax.set_xlim(0, 60)
  19. ax.set_ylim(0, 1.05)
  20. ax.legend(loc="lower right")
  21. save(fig, "Fig1_kinetics")
  22. if __name__ == "__main__":
  23. main()

fig1-overrides.json

                {  "index": 0,  "patch": {    "gid": "axes_0.title",    "prop": "fontsize",    "value": 12.0  },  "hash_after": "sha256:56591382a70626624a8df4ae9a5a17a9358e0844f65a030f2bd0d36ee6905bb9",  "warnings": [],  "moved_gids": [    "axes_0.title"  ],  "bbox_after": {    "axes_0.title": [      0.32596875,      0.03180555555555542,      0.37306249999999996,      0.06730855305989585    ]  }}

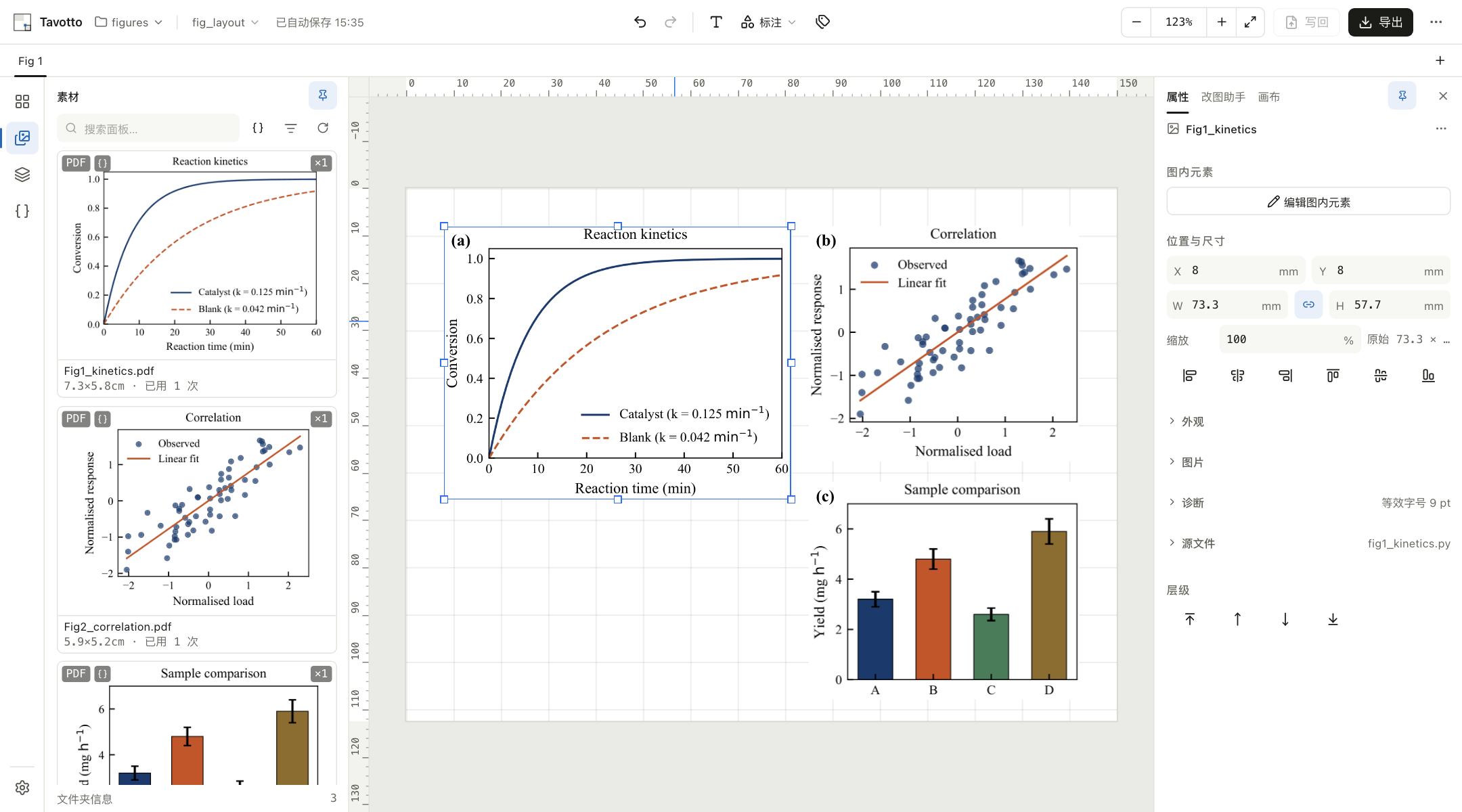

毫米级多子图拼版

四张子图在同一毫米级网格上精确拼版;本页为 150 × 112.5 mm。单图缩放时,字号按印刷比例联动换算。

真实排版的双栏页面,150 × 112.5 毫米,包含两行四张等规子图:(a) 反应动力学曲线,(b) 线性拟合散点图,(c) 拟合残差分布,(d) 带误差棒的产率柱状图。
150 × 112.5 mm

150 × 112.5 mm

  • (a) Fig1_kinetics.pdf 80 × 60 mm 0.9000
  • (b) Fig2_correlation.pdf 74 × 60 mm 0.9000
  • (c) Fig3_residuals.pdf 80 × 60 mm 0.9000
  • (d) Fig2_yield.pdf 74 × 60 mm 0.9000

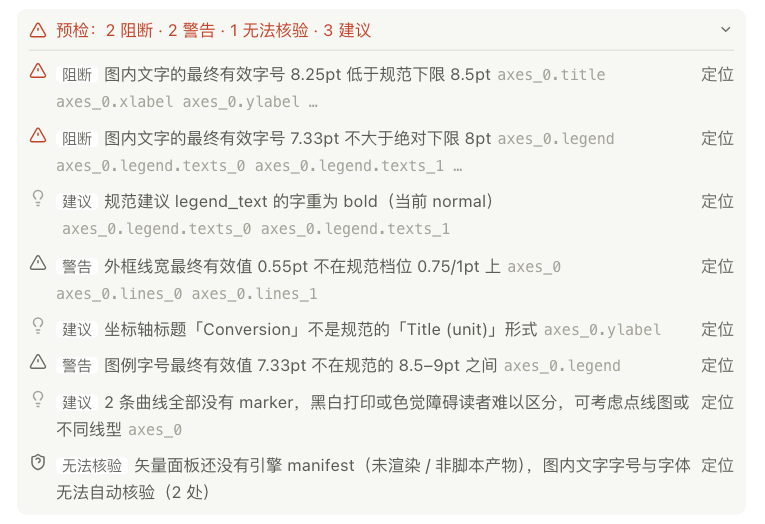

投稿前自动核验

字号过小、线宽不合规或版式重叠,导出前就会拦下。

课题组出版规范 v1 1.0.0

  • error 格式校验全部通过 (a) (b) (c) (d) 图内文字的最终有效字号 8.10pt 低于规范下限 8.5pt
  • error 格式校验全部通过 (a) (b) (c) (d) 图内文字的最终有效字号 7.20pt 不大于绝对下限 8pt
  • warn 格式校验全部通过 (a) (b) (c) (d) 线宽最终有效值 0.54pt 不在规范档位 0.5/0.75/1/1.5pt 上
  • suggestion 格式校验全部通过 (a) (b) (c) (d) 坐标轴标题「Conversion」不是规范的「Title (unit)」形式
  • warn 格式校验全部通过 (a) (b) 图例字号最终有效值 7.20pt 不在规范的 8.5–9pt 之间
  • suggestion 格式校验全部通过 (a) 2 条曲线全部没有 marker,黑白打印或色觉障碍读者难以区分,可考虑点线图或不同线型
  • suggestion 格式校验全部通过 (b) 有拟合曲线但没有置信区间填充带——投稿时通常要求给出拟合的不确定度

error 2 · warn 2 · not_verifiable 0 · suggestion 3 · blocking true error 0 · warn 1 · not_verifiable 0 · suggestion 3 · blocking false

  1. 1 raised 24 → 9.5 pt blocking false

矢量与位图同源

导出的 PDF 中保留真实矢量文字与数学公式;PNG 由这份 PDF 光栅化生成,两种格式是同一张图。

  • Fig1_page.pdf 150 × 112.5 mm · 425.2 × 318.9 pt 378 个可检索的真实文本字符 · 131.6 KB
  • Fig1_page.png 3544 × 2658 px · 600 dpi 380.9 KB
  • Fig1_page_proof.json 课题组出版规范 v1 1.0.0 error 2 · warn 2 · not_verifiable 0 · suggestion 3 · blocking true

产品介绍短片 33 秒 · 包含背景音频

在画布上直观改图, 原始脚本始终不动。

完全开源,遵循 AGPL-3.0 许可证。你使用本工具生成的图表与 PDF 成果 100% 属于你自己。
